Lakování ponorem

Lakování ponorem je vysoce hospodárný a ekologický způsob lakování patřící mezi nejmodernější technologie povrchových úprav. Hlavní oblastí použití jsou zejména automobilové karoserie a díly, dále pak domácí spotřebiče, elektrické přístroje, radiátory, zemědělské a stavební stroje, kovový nábytek, stavební elementy aj.

Dodáváme kompletní paletu zařízení pro ponorné lakování máčením v klasických nebo vodouředitelných barvách a lakování elektroforetické (kataforéza, anaforéza). Podle individuálních potřeb zákazníků dodáváme linky ponorného lakování buď jako taktové nebo průběžné.

Taktové linky s dopravními manipulátory se vyznačují vysokou flexibilitou a jsou vhodné pro malé výkony, široké často se měnící spektrum dílů a díly velkých rozměrů.
Průběžné linky s řetězovým dopravníkem jsou charakteristické vysokou produktivitou a vhodné jsou pro velké výkony a velké série stejných nebo podobných dílů.

Dodávky zařízení zajišťujeme na klíč včetně zařízení pro předúpravu, vypalování laku, čištění odpadního vzduchu, dopravní a manipulační techniky, řídícího systému, vizualizace technologického procesu, zařízení pro přípravu technologické vody a čištění odpadních vod.

Dodáváme linky pro:

Kataforetické lakování (KTL)
Anaforetické lakování (ATL)
Máčení

Kataforeticke lakovani.pdf

Elektroforéza

Linky pro elektroforetické lakování jsou vysoce výkonná a hospodárná zařízení. Elektroforetické lakování je vhodné zejména pro ochranu ocelových, pozinkovaných a hliníkových součástek. Kataforetické lakování se využívá jako základová vrstva laku. Kataforetické lakování ale lze použít i k jednovrstvému lakování.

Hlavní výhody kataforetického lakování

minimální zatížení životního prostředí díky velmi nízkému obsahu rozpouštědel, minimálnímu množství emisí, pevných odpadů a odpadních vod
vysoká korozní odolnost povlaku (i přes 1000 hod v solné mlze) při relativně malé tloušťce
rovnoměrná tloušťka povlaku na celém povrchu včetně těžko přístupných míst, hran a rohů i u komplikovaných dílů, možnost řízení tloušťky
vysoká přilnavost a mechanická odolnost povlaku
vysoká hospodárnost – minimální ztráty barvy díky prakticky materiálově uzavřenému okruhu (prakticky 100% výtěžnost barvy)
snadná automatizace a kontrola procesu, nízká pracnost a nízké nároky na obslužný personál
žádná tvorba kapek či „závojů“
možnost vrchního lakování různými typy laků
bezpečnost – nejsou nutná opatření proti požáru, výbuchu, či zvláštní opatření pro bezpečnost práce
nízké zatížení pracovního prostředí.

Lázeň s rozpuštěnou barvou

Řetězový dopravník a tunely předúprav

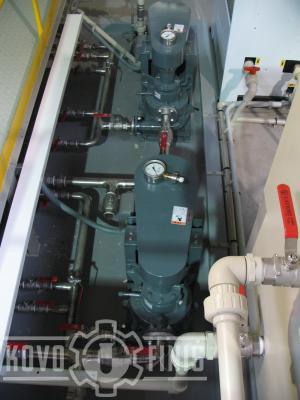

Filtr pro barvu

Anolytový okruh

Linky pro lakování máčením

Linky pro lakování máčením slouží k nanášení rozpouštědlových a vodou ředitelných barev.

Lázeň s rozpuštěnou barovu

Chlazení barvy

Zkouška těsnosti

Průběžné lakovací linky

Průběžné linky pro lakování ponorem jsou vysoce produktivní. Jsou vhodné pro velké série rozměrově podobných dílů. Transport v těchto linkách je zajišťován podvěsným řetězovým dopravníkem, který může být jednodráhové nebo vícedráhový Power&Free.

Úsek předúpravy průběžných linek může být řešen jako postřikový nebo kombinovaný postřik-ponor.

Pozice pro svěšování a navěšování zboží

Lázeň s rozpuštěnou barvou

Systém oplachu ostřikem

Reverzní osmóza a kalolis pro odstranění kalu z fosfátovací lázně

Řídící dotykový panel

Taktované lakovací linky

Taktované linky jsou vysoce flexibilní a programovatelné. Taktované linky jsou vhodné pro často měnící se sortiment zboží a pro velkorozměrné zboží. Transport zboží mezi jednotlivými vanami je zajišťován transportními manipulátory, které jsou obdobné jako u galvanických linek.

Úsek předúpravy taktovaných linek je řešen jako ponorný.

Závěsy se zbožím

Zboží v lázni s barvou

Oplachové lázně

Efektivní a ekologická řešení

Dodávané linky pro ponorné lakování jsou nabízeny s celou řadou řešení pro zvýšení efektivity a ekologické nezávadnosti.

Mezi tato řešení patří:

Míchání lázní ejektory
Úsporné oplachové systémy s řízeným dopouštěním vody
Separace oleje z odmašťovacích lázní - odlučovače/mikrofitlrace
Odkalování fosfátovacích lázní
Recyklace barvy ultrafiltrací a kaskádovým oplachem
Výroba demineralizované vody reverzní osmózou z ultrafiltrátu
Čištění odpadního vzduchu termickým spalováním
Rekuperace tepla z odpadního vzduchu

Odkalování fosfátovacích lázní

Míchání ejektory

Termické spalování

Ultrafiltrace

Výroba demivody z ultrafiltrátu

Příslušenství ponorného lakování

K linkám ponorného lakování dodáváme celou řadu technologického příslušenství, které slouží k zabezpečení provozu linek a k usnadnění obsluhy a údržby celého zařízení.

Jednotky pro přípravu lázní
Rezervní nádrže pro:
- lázně předúprav
- lázně barev
- chemikálie
- demivodu
Automatické dávkování chemikálií
Demistanice
- ionexové
- reverzně osmotické
Přívodní vzduchotechnika
Záložní zdroje

Demistanice

Automatické dávkování

Záložní zdroj

Předúpravy povrchů

Chemické a elektrochemické předúpravy povrchů

Předúpravy povrchů před leštěním, tvářením za studena, galvanikou, žárovým zinkováním a lakováním jako:

samostatná zařízení
části linek povrchových úprav

Dodáváme zařízení pro:

odmašťování (chemicky, elektrolyticky, ultrazvukem)
moření ocelí, barevných a lehkých kovů a jejich slitin
fosfátování (zinečnaté a vícekationtové, železnaté)
předúprava Al (chromátování, bezchromové konverzní povlaky)
odlakování
stahování vadných povlaků

Dodáváme:

kompletní vanové linky a vanová zařízení
součásti linek povrchových úprav
předúprava postřikem před lakováním

Průmyslové pračky

Zajišťujeme dodávky:

zařízení pro průmyslové čištění a odmašťování dílů popř. s následným fosfátováním nebo pasivací
zařízení pro čištění postřikem, ponorem, kombinovaná, s ultrazvukem
zařízení jednooperační nebo víceoperační
průjezdní postřikové stroj

Dodáváme:
